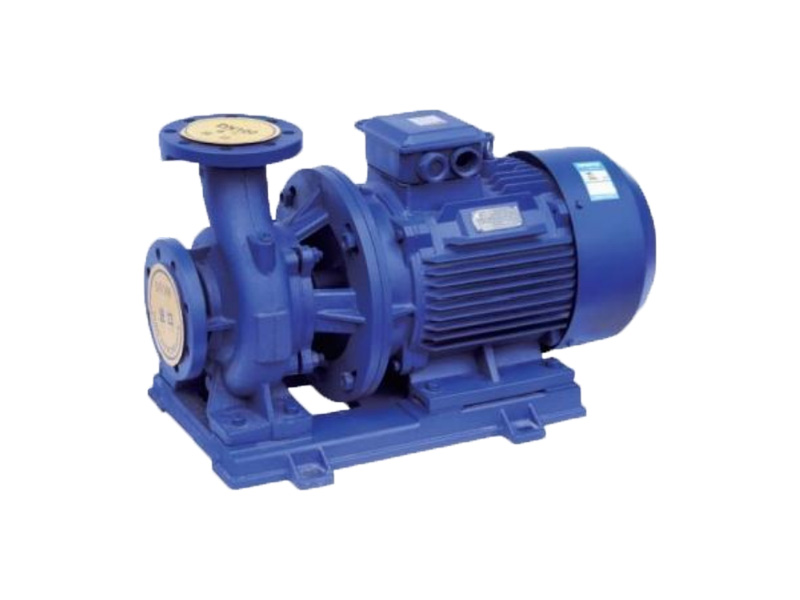

Pompa sentrifugal hisap ujung horizontal tahap tunggal ISW merupakan desain tahap tunggal, hisapan tunggal untuk pemindahan cairan yang efisien dalam jaringan pipa, HVAC, dan sistem pasokan air.
Nomor Barang :
ISWPesanan (MOQ) :
1Warna :
CustomziedKemasan :
CustomziedBahan :
Cast iron/Stainless steelSuhu Kerja :
≤40℃Pompa Sentrifugal Hisap Ujung Horizontal Tahap Tunggal
Berdasarkan parameter kinerja pompa sentrifugal tipe IS dan IR, Shengshi Datang telah mengembangkan pompa sentrifugal horizontal seri ISW, ISWR, ISWH, ISWY, ISWHY, ISWD, ISWRD, ISWHD, ISWYD, dan ISWHYD yang memenuhi standar ISO 2858. Seri ini mengadopsi model hidrolik domestik canggih dan desain yang dioptimalkan, menjadikannya generasi baru pompa sentrifugal horizontal yang ideal, efisien, dan hemat energi.
Kondisi Operasional
Tekanan kerja maksimum sistem pompa adalah 1,6 MPa, yang berarti total tekanan hisap dan head pompa harus kurang dari 1,6 MPa. (Jika tekanan sistem melebihi 1,6 MPa, harap sebutkan saat pemesanan agar baja cor dapat digunakan untuk komponen penghantar aliran dan sambungan pompa.) Pompa ini dirancang untuk menangani air bersih atau cairan lain dengan sifat fisik dan kimia yang serupa. (Jika media mengandung partikel halus, harap sebutkan saat pemesanan untuk menggunakan segel mekanis tahan aus.) Suhu sekitar tidak boleh melebihi 40°C, ketinggian tidak boleh melebihi 1000 m, dan kelembapan relatif tidak boleh melebihi 95%.
Fitur Produk
1. Struktur Kompak:
Pompa sentrifugal hisap ujung horizontal satu tahap ini memiliki desain pompa dan motor terintegrasi, menawarkan tampilan yang menarik dan ukuran sekitar 30% lebih kecil daripada pompa horizontal konvensional. Dilengkapi dengan motor luar ruangan berperingkat IP54, pompa ini dapat dipasang langsung di luar ruangan tanpa rumah pompa.
2. Pengoperasian yang Halus & Tenang:
Konsentrisitas tinggi memastikan kinerja yang stabil. Kopling langsung motor-ke-pompa meminimalkan getaran dan kebisingan, sementara impeller yang seimbang secara dinamis memperpanjang masa pakai bearing dan meningkatkan lingkungan pengoperasian.
3. Segel Mekanik Premium:
Segel mekanis paduan keras meningkatkan ketahanan aus, memastikan operasi bebas kebocoran, dan memperpanjang masa pakai.
4. Desain Hidrolik Canggih:
Desain impeller yang inovatif memberikan efisiensi tinggi dan kinerja yang unggul.
5. Detail Struktural yang Unik:
Lubang drainase di dasar pompa dan keran tekanan pada flensa saluran masuk dan keluar memudahkan pemeliharaan dan pemantauan.
6. Konfigurasi Ramah Pipa:
Dengan saluran masuk horizontal dan saluran keluar vertikal, tata letak dan pemasangan pipa disederhanakan.
Aplikasi Utama
1. Pompa Air Jernih Horizontal ISW:
Dirancang untuk mengalirkan air bersih dan cairan lain dengan sifat fisik/kimia yang serupa. Cocok untuk suplai/drainase air industri/perkotaan, tekanan bangunan tinggi, irigasi kebun, dorongan pemadam kebakaran, transportasi jarak jauh, sirkulasi HVAC, sirkulasi air panas/dingin kamar mandi, dan pencocokan peralatan. Suhu operasi: ≤ 80°C.
2. Pompa Air Panas Horizontal ISWR/ISWRD:
Banyak digunakan untuk sirkulasi dan tekanan air panas pada boiler (industri energi, metalurgi, kimia, tekstil, pembuatan kertas, hotel, kamar mandi, dll.) dan sistem pemanas perkotaan. Suhu operasi: ≤ 120°C.
3. Pompa Kimia Horizontal ISWH:
Mentransfer cairan non-padat, korosif, dengan viskositas seperti air. Ideal untuk industri perminyakan, kimia, metalurgi, kelistrikan, pembuatan kertas, makanan/farmasi, dan serat sintetis. Suhu operasi: -20°C ~ +120°C.
4. Pompa Oli Pipa Horizontal ISWB:
Mengangkut bensin, minyak tanah, solar, dan cairan mudah terbakar/meledak lainnya. Suhu operasi: +20°C ~ +120°C.

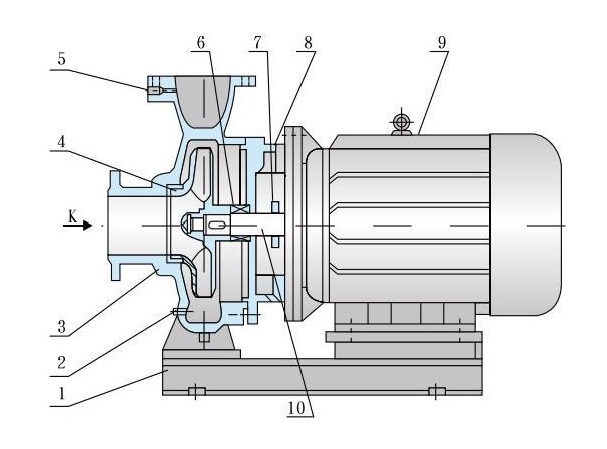

Diagram Struktur
1 | Basis |
2 | Lubang Pembuangan |
3 | Badan Pompa |
4 | Pendorong |
5 | Keran Tekanan |
6 | Segel Mekanis |
7 | Cincin Penahan Air |
8 | Penutup Akhir |
9 | Motor |
10 | Batang |
Lihat Diagram:
Unit ini terdiri dari tiga bagian: pompa, motor, dan alas. Struktur pompa terdiri dari badan pompa, impeler, penutup pompa, segel mekanis, dan komponen lainnya. Pompa ini merupakan pompa sentrifugal horizontal satu tahap, hisap tunggal, dengan badan dan penutup pompa terpisah di bagian belakang impeler (desain bagian belakang terbagi dua).
Kebanyakan pompa mempunyai cincin segel di sisi depan dan belakang impeller, beserta lubang keseimbangan pada penutup belakang untuk menangkal gaya dorong aksial pada rotor.
sebuah.Desain Aliran: Saluran masuk horizontal aksial, saluran keluar vertikal ke atas.
b.Konfigurasi Poros: Pompa dan motor koaksial. Perpanjangan poros motor menggunakan bantalan bola kontak sudut ganda untuk menyeimbangkan sebagian gaya aksial sisa.
c.Pemasangan: Terhubung langsung tanpa memerlukan penyelarasan; alas bersama dengan isolator getaran tipe IG untuk mengurangi getaran.
