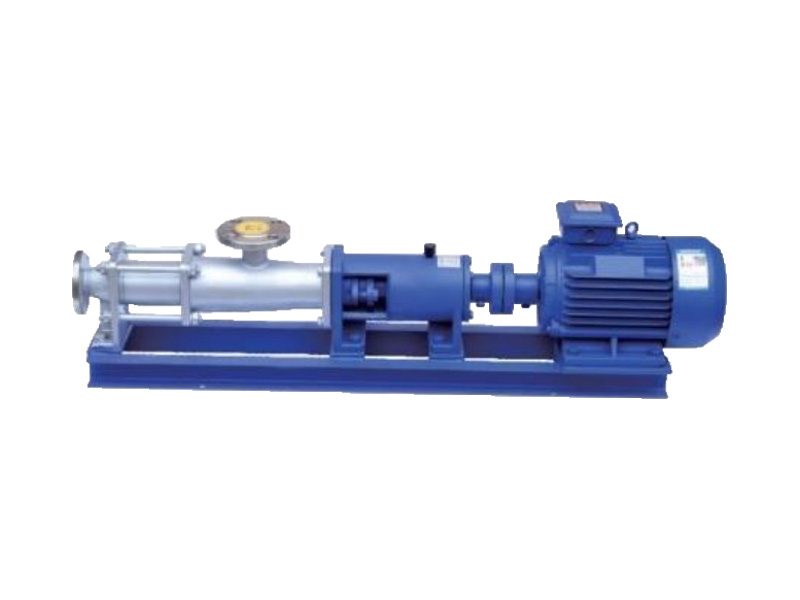

Pompa Sekrup Tunggal Tertutup Tipe G dirancang untuk penanganan cairan kental yang efisien. Konstruksinya yang tertutup rapat memastikan pengoperasian bebas kebocoran dan kinerja yang andal, sehingga ideal untuk aplikasi industri yang menuntut.
Nomor Barang :
G-typePesanan (MOQ) :
1Pembayaran :
L/C T/T westernUnionAsal Produk :
ChinaWarna :
CustomizedPelabuhan Pengiriman :
Shanghai shenzhen guangzhouWaktu tunggu :
please contact 504893184@qq.com or CP +8613696510409Kemasan :
CustomizedBahan :
Stainless Steel/Cast IronSuhu Kerja :
＜40℃Tekanan Kerja :
2.5 MPaPompa Sekrup Tunggal Tertutup dengan Jaring Internal
Pompa perpindahan positif dengan rotor dan stator heliks, pompa ulir tunggal tipe-G, ideal untuk mengelola fluida kental, abrasif, atau sensitif geser. Di berbagai sektor, termasuk air limbah, minyak, dan pengolahan kimia, pompa ini menawarkan aliran yang lancar, kemampuan self-priming, dan efisiensi tinggi. Konstruksinya yang kokoh menjamin pengoperasian yang andal dengan perawatan minimal.
Keunggulan Produk
Pompa ulir tunggal tipe-G adalah pompa perpindahan positif putar tertutup penuh dengan jerat internal. Pompa ini memiliki kemampuan adaptasi yang luar biasa terhadap berbagai media, menghasilkan aliran yang halus dan stabil dengan daya hisap yang kuat dan pulsasi tekanan minimal. Desain ini memungkinkannya untuk secara efisien menangani tidak hanya cairan yang mudah mengalir tetapi juga material dengan viskositas tinggi, serta media yang mengandung partikel padat, suspensi keras, atau zat berserat. Dengan rentang penyesuaian yang lebar dan efisiensi tinggi, pompa tipe-G banyak digunakan dalam industri seperti perlindungan lingkungan, teknik kelautan, perminyakan, farmasi, perawatan pribadi, makanan dan minuman, pembuatan bir, konstruksi, pertambangan, kimia, percetakan, pembuatan kertas, pembangkit listrik, dan boiler.
Prinsip Kerja
Pompa ulir tunggal adalah pompa perpindahan positif putar dengan jaring internal. Sekrup eksentrik (rotor) dan busing tetap (stator) merupakan komponen utama yang berfungsi. Bentuk geometris rotor dan stator yang berbeda menghasilkan pembentukan beberapa ruang tertutup yang berbeda. Media di dalam setiap ruang tertutup dipindahkan secara kontinu, seragam, dan pada volume konstan dari ujung hisap ke ujung buang saat rotor berputar.
Pompa sekrup tunggal sangat cocok untuk keadaan operasi berikut karena fitur-fiturnya:
1. Mengelola material yang sangat kental
2. Mengangkut material dengan serat atau partikel padat
3. Aplikasi yang membutuhkan tekanan konstan dan stabil tanpa variasi sporadis
4. Kegiatan yang memerlukan sedikit gangguan untuk mencegah kerusakan pada struktur intrinsik media
5. Lingkungan yang tenang
Data Teknis
| Model | Laju Aliran (m³/h) | Tekanan (MPa) | Kecepatan Maksimum yang Diizinkan (r/menit) | Daya Motor (kW) | NPSH yang dibutuhkan (m) | Diameter Flensa Saluran Masuk (mm) | Diameter Flensa Outlet (mm) | Diameter Partikel Maksimum yang Diizinkan (mm) | Panjang Serat Maksimum yang Diizinkan (mm) |
| G20 - 1 | 0.8 | 0.6 | 960 | 0,75 | 4 | 25 | 25 | 1.5 | 25 |
| G20 - 2 | 0.8 | 1.2 | 960 | 1.5 | 4 | 25 | 25 | 1.5 | 25 |
| G25 - 1 | 2 | 0.6 | 960 | 1.5 | 4 | 32 | 25 | 2 | 30 |
| G25 - 2 | 2 | 1.2 | 960 | 2.2 | 4 | 32 | 25 | 2 | 30 |
| G30 - 1 | 5 | 0.6 | 960 | 2.2 | 4 | 50 | 40 | 2.5 | 35 |
| G30 - 2 | 5 | 1.2 | 960 | 3 | 4 | 50 | 40 | 2.5 | 35 |
| G35 - 1 | 8 | 0.6 | 960 | 3 | 4 | 65 | 50 | 3 | 40 |
| G35 - 2 | 8 | 1.2 | 960 | 4 | 4 | 65 | 50 | 3 | 40 |
| G40 - 1 | 12 | 0.6 | 960 | 4 | 4 | 80 | 65 | 3.8 | 45 |
| G40 - 2 | 12 | 1.2 | 960 | 5.5 | 4 | 80 | 65 | 3.8 | 45 |
| G50 - 1 | 20 | 0.6 | 960 | 5.5 | 4.5 | 100 | 80 | 5 | 50 |
| G50 - 2 | 20 | 1.2 | 960 | 7.5 | 4.5 | 100 | 80 | 5 | 50 |
| G60 - 1 | 30 | 0.6 | 960 | 11 | 5 | 125 | 100 | 6 | 60 |
| G60 - 2 | 30 | 1.2 | 720 | 11 | 5 | 125 | 100 | 6 | 60 |
| G70 - 1 | 45 | 0.6 | 720 | 11 | 5 | 150 | 125 | 8 | 70 |
| G70 - 2 | 45 | 1.2 | 720 | 15 | 5 | 150 | 125 | 8 | 70 |
| G85 - 1 | 60 | 0.6 | 720 | 11 | 5 | 150 | 150 | 10 | 80 |
| G85 - 2 | 60 | 1.2 | 720 | 15 | 5 | 150 | 150 | 10 | 80 |

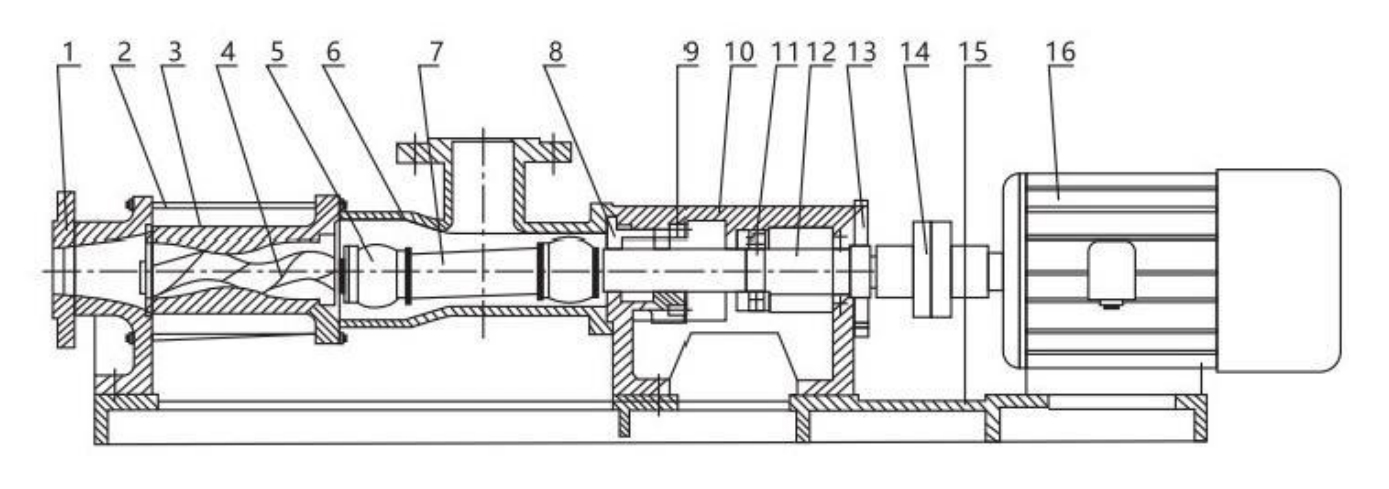

Diagram Struktur
| TIDAK. | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | 13 | 14 |
| Nama | Badan Pelepasan | Batang Pengikat | Stator | Poros Sekrup | Badan Pakan | Poros Penghubung | Kursi Pengepakan | Dudukan Bantalan | Bantalan | Batang penggerak | Penutup Bantalan | Kopel | Pelat Dasar | Motor |
Pompa Sekrup Tunggal Tertutup Tipe G dirancang untuk penanganan cairan kental yang efisien. Konstruksinya yang tertutup rapat memastikan pengoperasian bebas kebocoran dan kinerja yang andal, sehingga ideal untuk aplikasi industri yang menuntut.
